01 / введение
Выбор объекта для выпускной квалификационной работы был обусловлен интересом к архитектурному облику здания бывшего ликеро-водочного завода «Кристалл».
Исторический памятник конца XIX века более двадцати лет находится в неудовлетворительном состоянии, что привело к утрате его архитектурной и градостроительной значимости.
Цель проекта
— насыщение памятника архитектуры новой функцией, необходимой для города.
Задачи
— Превращение исторического промышленного объекта в современный музейно-культурный кластер, который станет драйвером туризма, новым центром притяжения для горожан
— Разработка многофункционального выставочного пространства
— Создание гармоничного сочетания старой промышленной архитектуры с современными тенденциями в дизайне общественных помещений

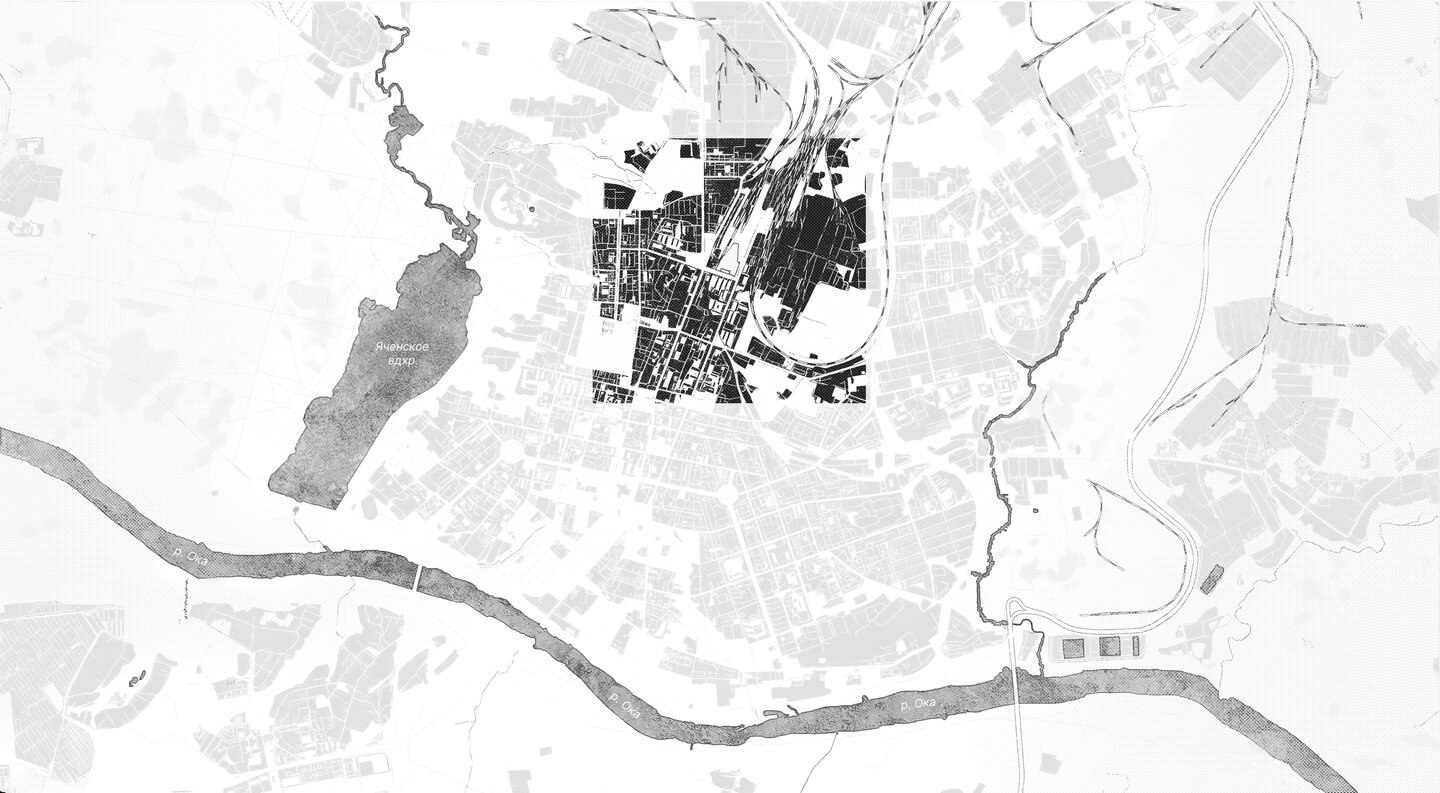

02 / местоположение
Объект расположен в центральной части города по адресу:
г. Калуга, ул. Билибина, 33 (ранее ул. Ленина / Ямская), недалеко от железнодорожного вокзала.03 / предпроектный анализ
Завод «Кристалл» (казённый винный склад) построен в 1895 г. по типовому проекту инженера В. Н. Пясецкого.
Он возник как часть общегосударственной реформы винной монополии, начатой при министре финансов Сергее Витте в 1890-х годах. В рамках этой реформы государство разворачивало сеть типовых казённых винных складов по губернским центрам Российской империи. Строительство калужского склада началось в 1895 году и завершилось в июле 1901-го.
состояние здания
В настоящее время территория завода и основное здание завода находятся в упадническом состоянии и требуют реставрации.
ситуационный анализ
Завод «Кристалл» находится в пределах сложившейся городской ткани, в зоне смешанной застройки, где вокруг уже сформирован набор общественных и жилых функций.
Формирование архитектурного облика Калуги с конца XIX века опиралось на фундамент русского классицизма конца XVIII — начала XIX веков.
В конце XIX — начале XX века центральные улицы, включая Ленина (бывшую Садовую), заполнились каменной застройкой купеческих усадеб, гостиниц и торговых зданий, отражая экономический подъем и урбанизацию.
Облик города формировался поэтапно: от классицистической симметрии к эклектике и модерну, затем к лаконичным формам советской архитектуры и смешанным современным комплексам, отражая эволюцию технологий, идеологий и социальных нужд.
В непосредственной и расширенной пешеходной доступности (радиус 500–1000 м) находятся:
Жилая застройка разных периодов (дореволюционные кварталы, советские дома и более новые дома)
Объекты повседневной инфраструктуры: магазины, сервисы, отдельные офисы и административные структуры вдоль основных улиц
Социальная инфраструктура: в зоне доступности есть школы, детские сады, медицинские учреждения (поликлиники и больницы), а также спортивные и культурные объекты

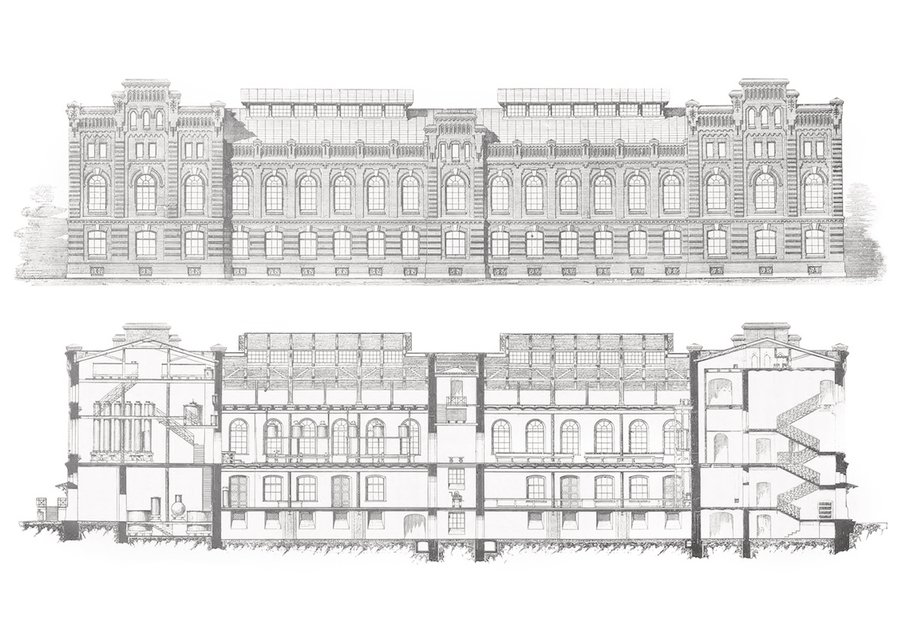

существующие планы, разрезы, фасады
Архитектурный образ основного здания ансабля — огнестойкая кирпичная пластика с аркадой окон и крупными пролётами; ключевая конструктивная особенность — своды Монье в основном корпусе.

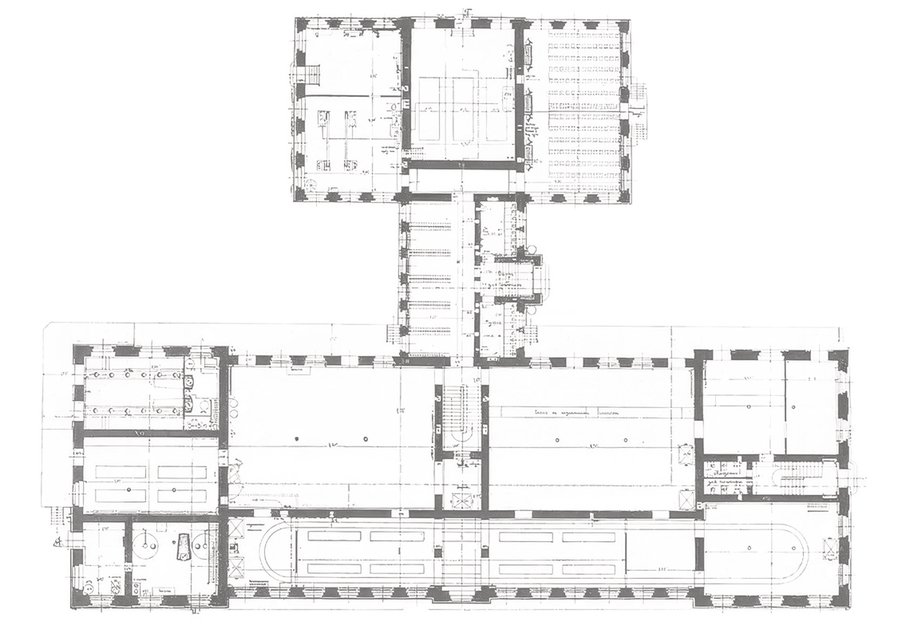

Стоит отметить, что в типовых планах В. Н. Пясецкого здание состоит из двух частей, соединённых переходом. Однако основное здание Калужского «Кристалла» включает только нижнюю часть, представленную на плане.
В связи с этим дальнейшая работа велась с учётом существующего архитектурного облика здания и без рассмотрения варианта возвращения к первоначальному типовому решению.
04 / концепция проекта
пояснительная записка
Проведённый градостроительный анализ показал, что наиболее органичным для городской среды решением является реновация здания бывшего ликёро-водочного завода «Кристалл» с приспособлением его под музейно-выставочное пространство.
Общие сведения об объекте
Здание имеет четыре уровня: цокольный, первый, второй и третий этажи.
Общая площадь объекта составляет 5200 м².
Объёмно-планировочная структура здания позволяет разместить общественные функции и экспозиционные пространства музея.
Зонирование по принципу разделения на служебную и общественную части
Основной целью проекта является сохранение существующего архитектурного облика здания при его адаптации к современным функциональным требованиям. Предлагаемое решение направлено на формирование современного общественного пространства, ориентированного на жителей и гостей города Калуга.
навигация внутри музея
схема функционального зонирования
планировочное решение
Входная группа
Модульная мебель
Лавочки со стеллажами и местами для вещей

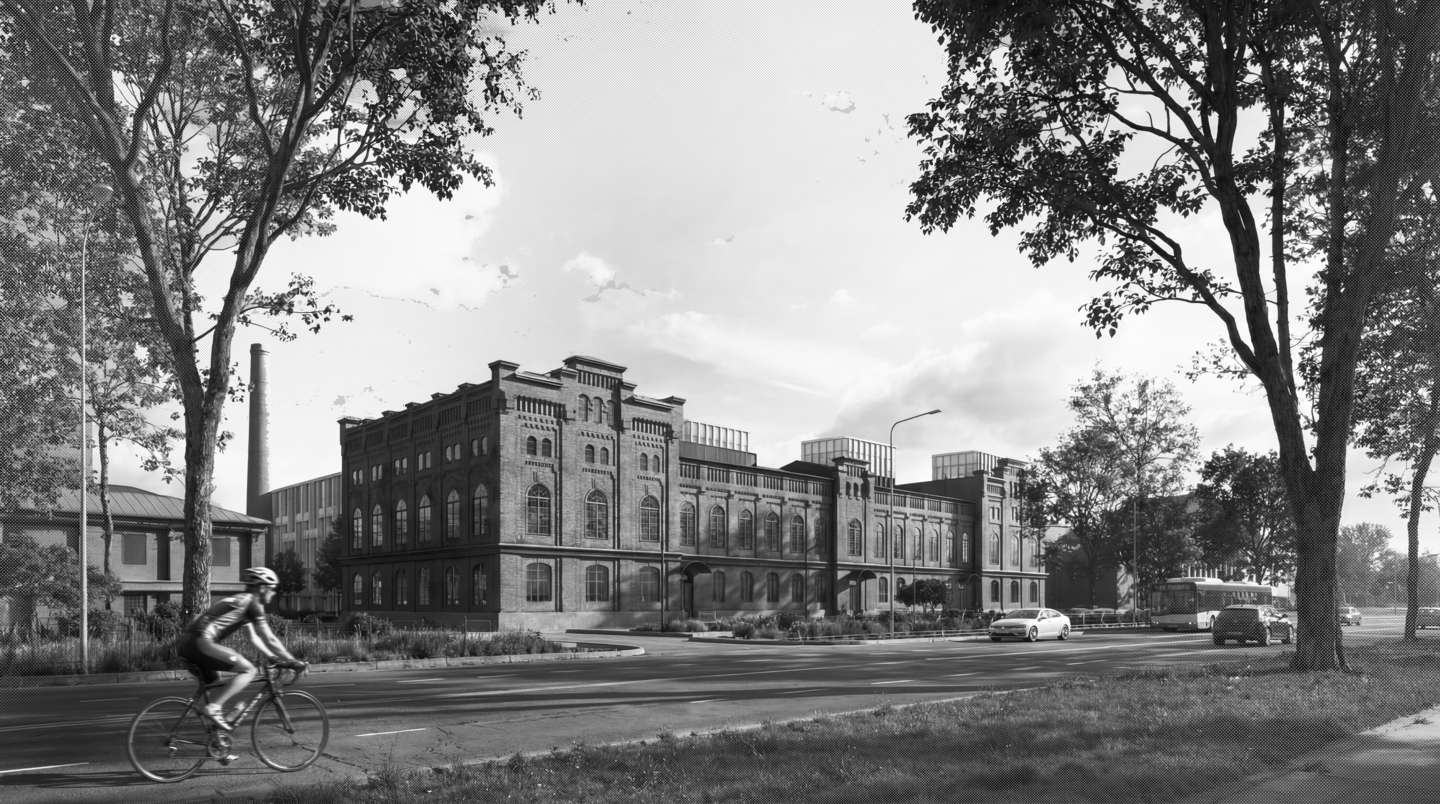

визуализации
Вход в музей
Вид на гардеробную со второго входа
Исторический зал
визуализации
Парадный зал музейной экспозиции. Высокие прозрачные стенды из окрашенного оргстекла выстраиваются в перспективу, унося взгляд вглубь зала.
Изображения внутри стендов яркие и сочные благодаря встроенному освещению. В глубине — белоснежная гипсовая статуя императрицы.
Справа на стене — карта города. Отражения на наливном полу удваивают пространство.
Объёмный рельефный план города занимает всю высоту стены и может быть подсвечен мягким белым светом — как архитектурный артефакт эпохи.
По бокам стоят два янтарных стенда, между ними — чертежи, гравюры и макет классического здания на консольной полке. Наливной пол отражает всю сцену, визуально расширяя пространство.
2 этаж выставочного пространства
модули и горизонтальные стеллажи
формообразование
генеральный план участка
ПРОЧЕЕ // РАЗРАБОТАННАЯ МЕБЕЛЬ И ДЕКОР
[1] держатели для брошюр и журналов
ФАСАДЫ МУЗЕЯ
северный фасад
западный и восточный фасады
южный фасад
