Разработка навигации НМИЦ Алмазова
Данный проект посвящен разработке навигационной системы Национального Медицинского Исследовательского Центра В. А. Алмазова. Проанализировав существующую ситуацию объекта, я выделила ключевые проблемы в ориентировании между корпусами и предлагаю решить ее отталкиваясь от архитектурной концепции комплекса.

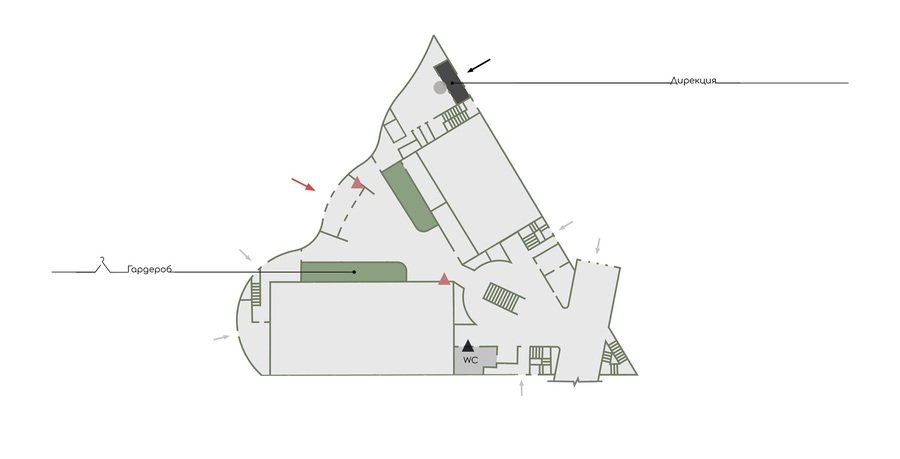

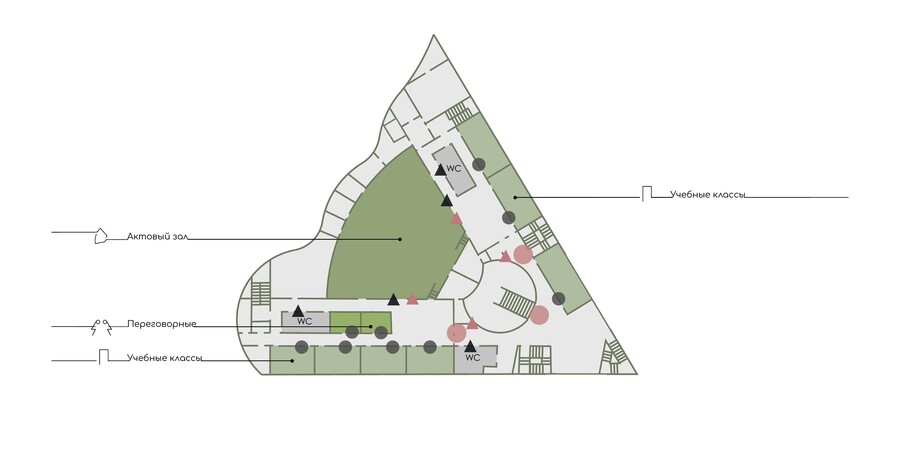

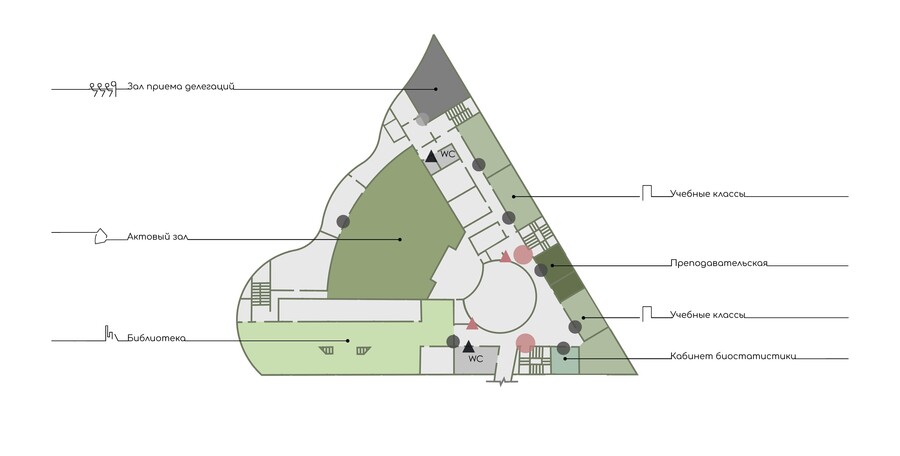

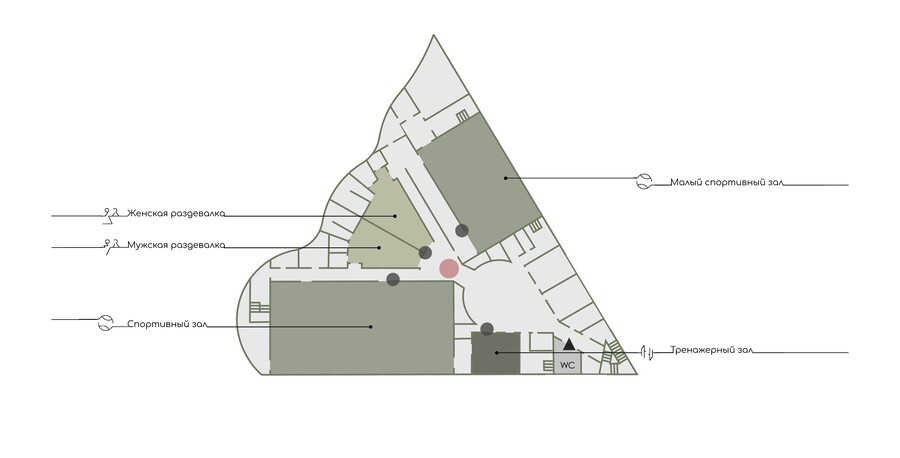

Схемы корпуса
Графика на полу и настенные указатели обозначены кругами. Крупные обозначения общественных помещений и карты корпуса обозначены треугольниками.

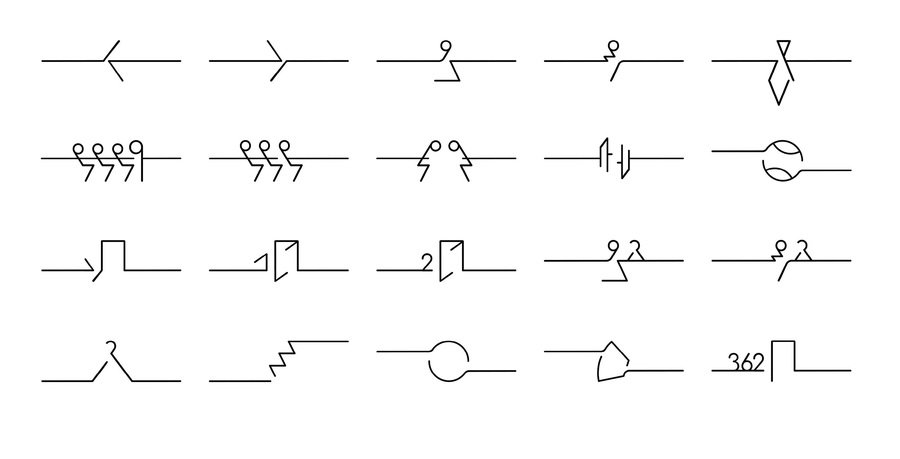

Пиктограммы
Пиктограммы
Набор пиктограмм разработан на основе шрифта Comfortaa. Шрифт отличается закругленностью и мягкостью форм.
Вход

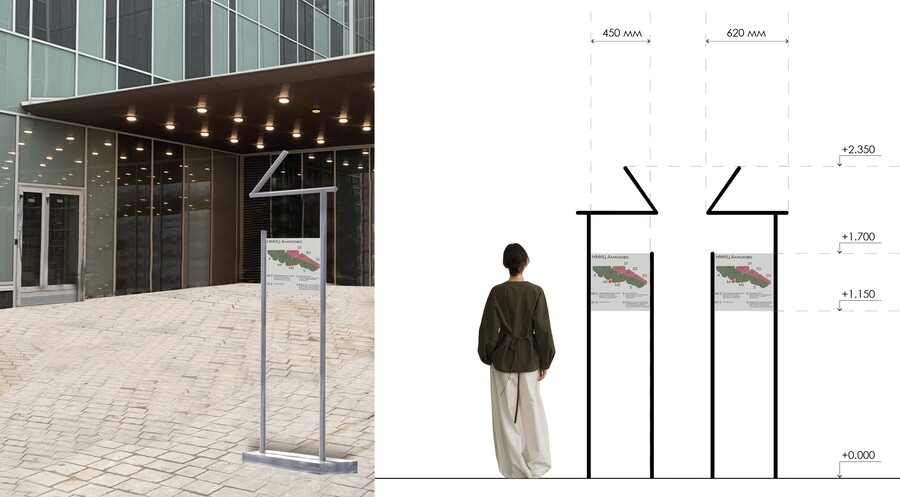

Общая схема корпуса при входе

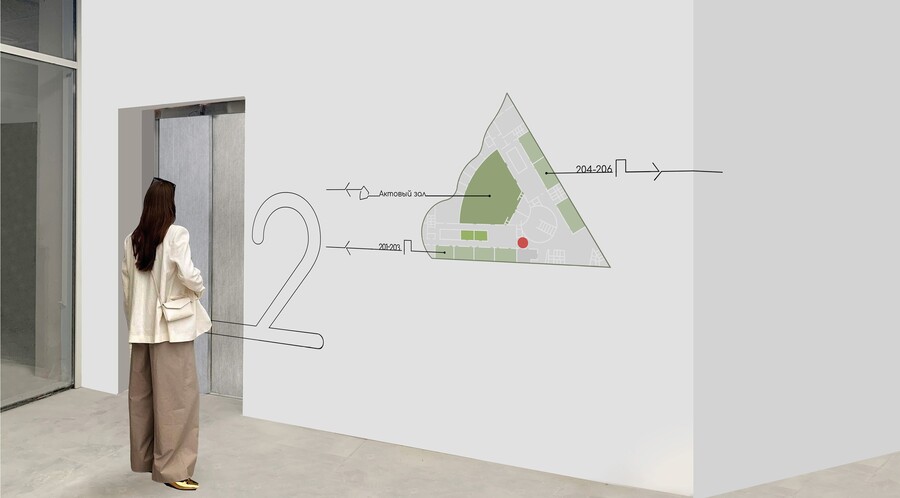

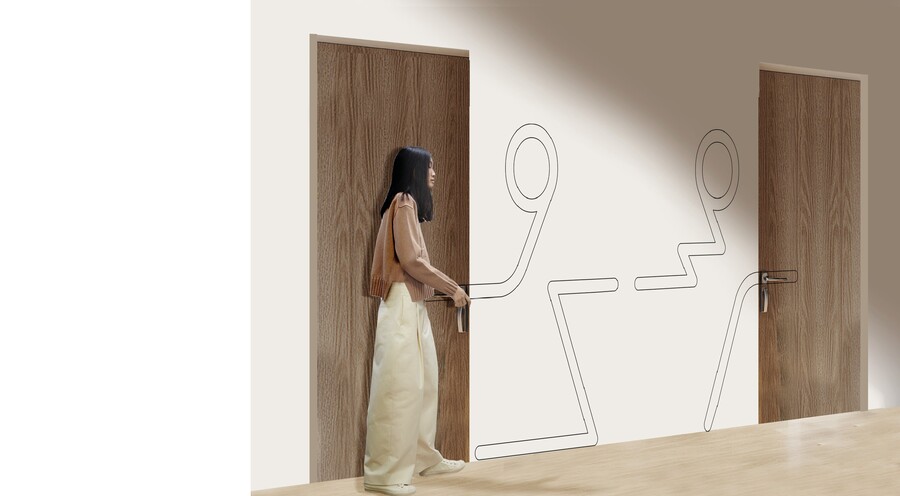

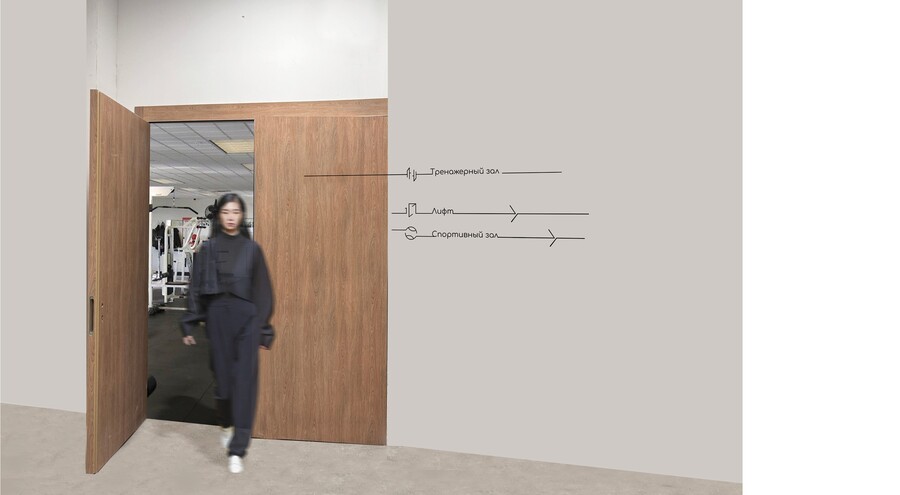

Графика на стенах

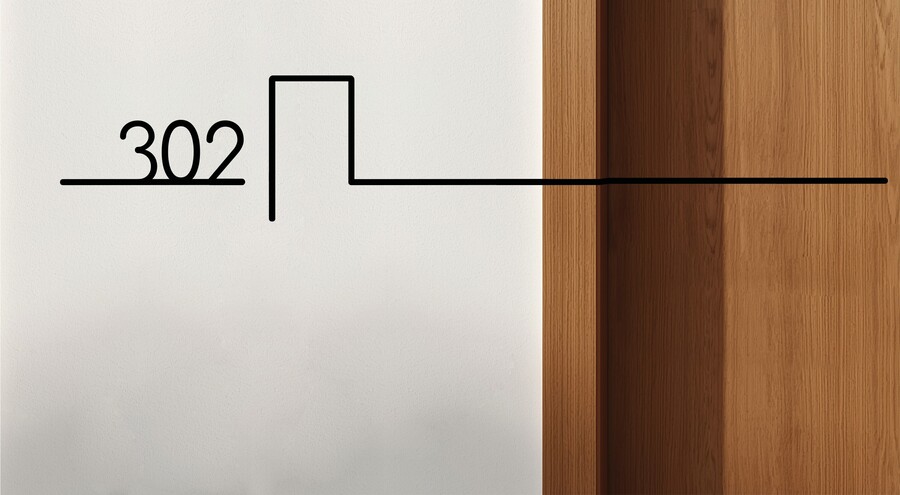

Размер основного шрифта на настенных указателях 30 мм. Элементы графики объединяют разные входы в одно помещение, не дублируя информацию.
Крупные указатели позволяют издалека видеть общественные пространства без дополнительных навигационных знаков.

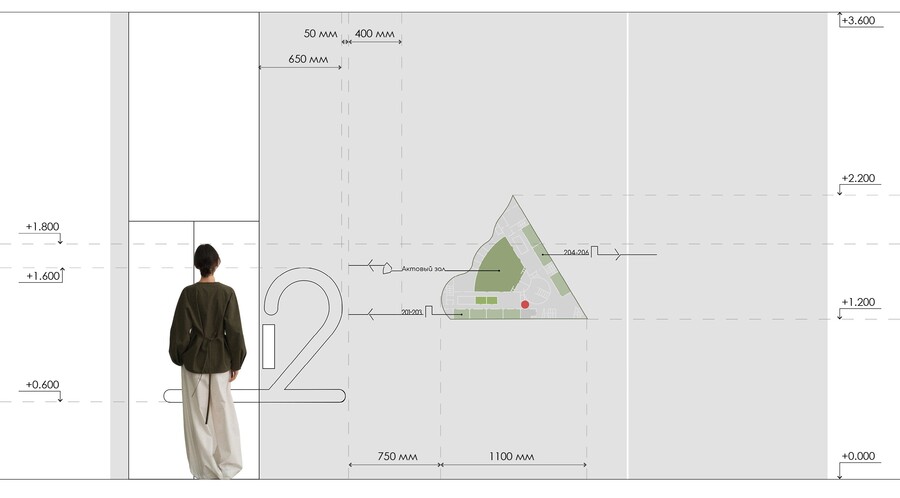

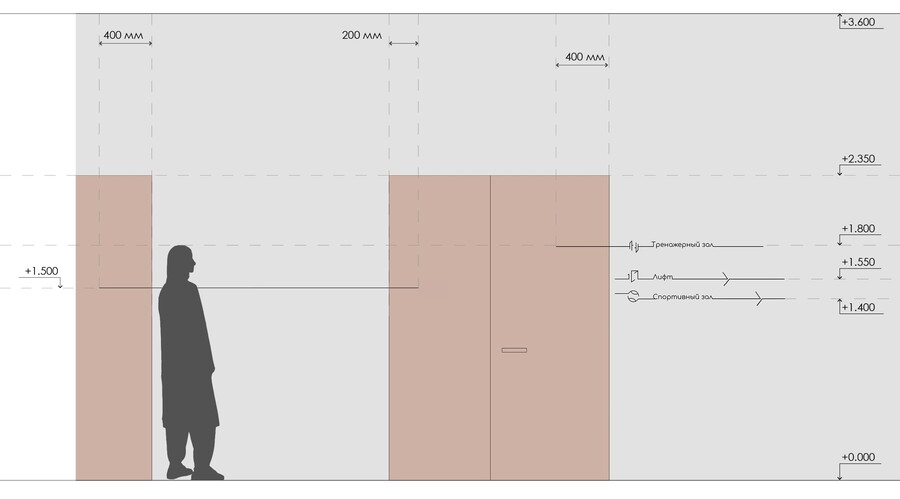

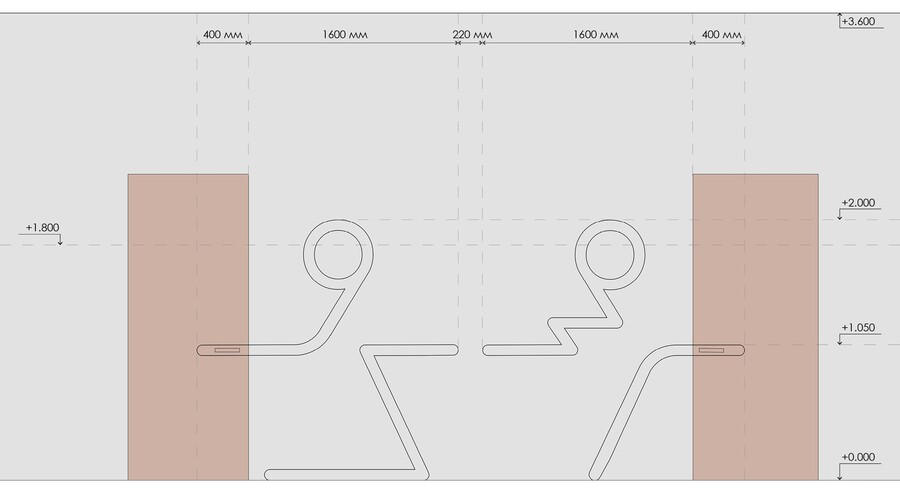

Развертки стен с основными элементами навигации

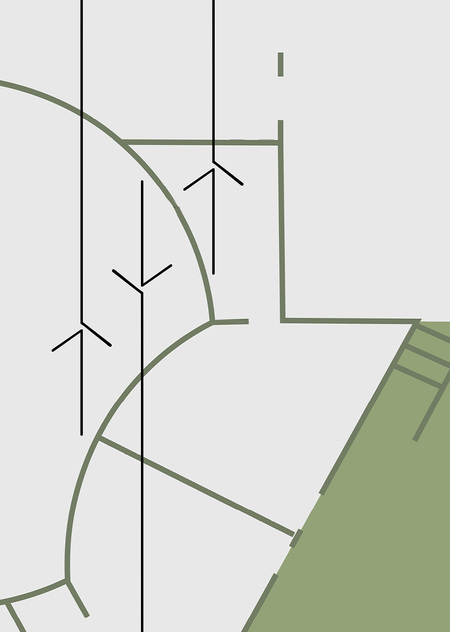

Указатели на полу
Напольные указатели помогают сориентироваться в направлении движения при смене этажа, поэтому расположены около лестничных площадок и лифтов.
Вариации

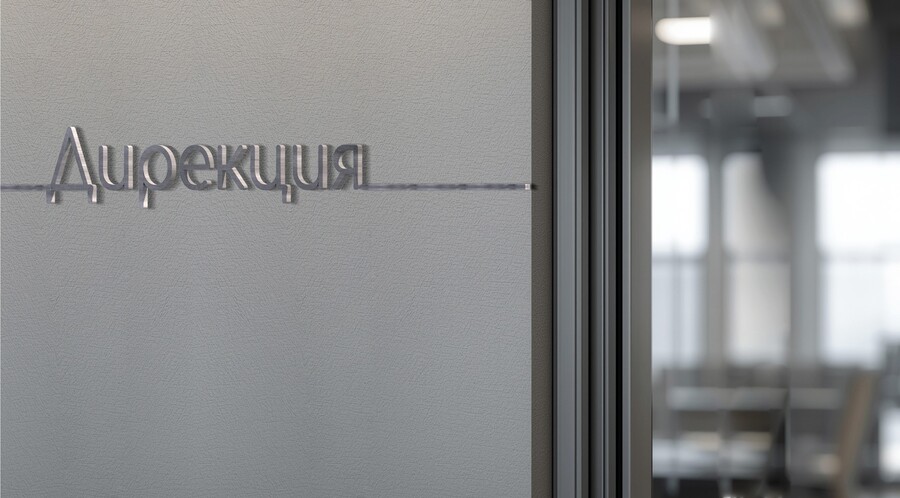

Основные указатели выполнены настенной графикой, в то время как обозначения дирекции и административной части корпуса являются более официальными и выделяются металлическим объемным оформлением
