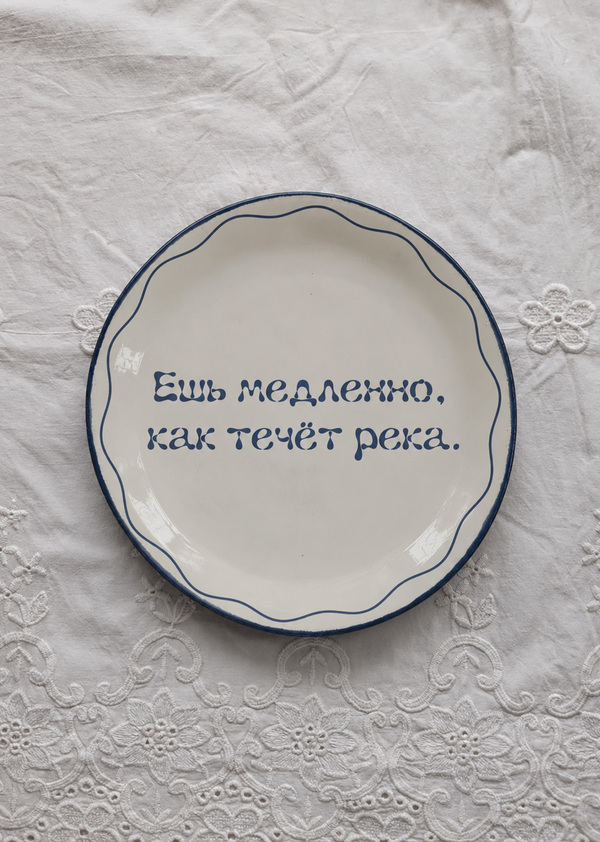

Тарелка о спокойствии и удовольствии от еды. Плавный шрифт напоминает течение воды, а синий цвет и волнистая линия поддерживают идею замедления.
Размеры
Нужно зафиксировать наружный диаметр, общую высоту, толщину дна и бортика, размеры опоры и глубину надписи.Диаметр тарелки — 260 мм.
Общая высота с ножкой — около 27 мм.
Ширина надписи — около 191 мм.
Глубина гравировки — около 0,9 мм.
Толщина дна в центре — около 12,8 мм.
Толщина возле наружного края в проверенном сечении — около 3,4 мм.
Кольцевая ножка на обратной стороне — с округлым профилем и плавным переходом в корпус тарелки.
Максимальная высота выступа ножки относительно прилегающей поверхности — около 6 мм.
Диаметр ножки по середине выступающего кольца — около 176 мм.
Наружный диаметр зоны перехода ножки в тарелку — около 208 мм.
Пропорции
Тарелка имеет неглубокий профиль: её высота составляет около 9% диаметра. Бортик плавно поднимается к краю.
Поверхность
Лицевая поверхность должна быть гладкой, с плавным переходом от центральной части к бортику. На готовом изделии не должны ощущаться грани сетки, острые кромки или случайные неровности.
Тёмно-синие участки являются оформлением поверхности. Цвет в Blender не определяет состав реального покрытия: для производства необходимо отдельно выбрать материал декора и покрытие, предназначенные для пищевой посуды.
Выступы и углубления
Надпись выполнена углублением. В фирменном шрифте есть тонкие окончания, небольшие внутренние просветы и узкие соединения — именно эти места требуют наиболее внимательной проверки.
При условном диаметре 260 мм глубина около 0,9 мм уже заметна. Нужно оценить удобство очистки букв и то, как они будут выглядеть после нанесения покрытия.
Волнистая линия сейчас создана отдельной тонкой поверхностью над тарелкой. Если она задумана как роспись, её следует обозначить в производственной документации как цветовой декор, без отдельного выступающего элемента.
Поднутрения и отрицательные углы
Общий профиль тарелки открытый, без выраженного завёрнутого внутрь бортика. Однако этого недостаточно, чтобы подтвердить отсутствие всех поднутрений.
Отдельно необходимо проверить стенки гравировки и наружный профиль относительно направления извлечения из формы. Узкие элементы букв не должны зацепляться за форму.
Устойчивость будущего изделия
Снизу у тарелки есть кольцевая опорная зона. Её наружный размер составляет примерно 42% диаметра тарелки — около 109 мм при условном диаметре изделия 260 мм.
