I предпосылки
(1) Плавучие средства передвижения древних людей (Плоты)
исторические данные
Идея создания городов на воде появилась еще в древности. Некоторые культуры, такие как индейцы Америки и народы южной Азии, жили на плавучих островах, как вид средства передвижения использовали каноэ и плоты. В средние века на реках Европы появились плавучие города, которые были использованы для торговли и защиты от врагов.
(2) Остров Урос на озере Титикака, (3) Озеро Локтак (Индия), (4) Плавающие сады Ацтеков, (5) Плавающие сады Ацтеков (исторический рисунок), (6, 7) Экологический рай британского художника (Мексика)
искусственные плавучие острова — создаются исключительно с помощью рук человека. «Наиболее известны в этом плане индейцы уру, которые обитают по берегам озера Титикака. Причиной создания таких поселений стали воинственные соседи уру — инки и кулла», примерно 800 лет назад.
Методы формирования: — чаще всего создаются из тростника, который связывают между собой; — из растения тотора (вид осоки, известный под общими названиями калифорнийский камыш); — пластиковые бутылки, плавучий мусор.
Чинампы — плавучие острова, которые возводились народами доколумбовой Мезоамерики. Благодаря чему велось сельское хозяйство. Чинампы приносили урожай несколько раз в год. Ацтеки выстраивали чинампы на озере Тескоко. Расцвет этой системы приходится на 600—900 гг. н. э.
Актуальность: До сих пор существуют плавучие острова индейцев уру на озере Титикака.
1998-2011 по методу Ричарта Соуа создаются острова из пластиковых бутылок: — 1998 — на берегах Карибского моря; — 2008 — в водах острова Мухерес; — 2007 — плавучий остров для канадских выдр в городе Монтана, США; — 2011 — в солёныных озерах Сиднейского олимпийского парка.
II угрозы и проблемы
загрязнение мирового океана
глобальное потепление климата на планете
Нью-Йорк в настоящее время
данная проблема была проанализирована на основе одного из крупных городов мира — Нью-Йорк, США, имеющего набольшую плотность застройки в качестве многоэтажных домов и большого количества небоскребов.
Процесс подъема воды с 0м-200м
с каждым годом уровень воды в океане повышается, что может привести к необратимым последствиям, и затопить множество городов, оставляя в зоне видимости только верхушки небоскребов.
Нью-Йорк после подъема воды на 100 м
III концепция
Цель: создание поселения, функционально необходимого для воссоздания жизни человека на обитаемом гидрокластере акватории с возможностью существования как слитно, так и разрозненно друг от друга.
типологические модули

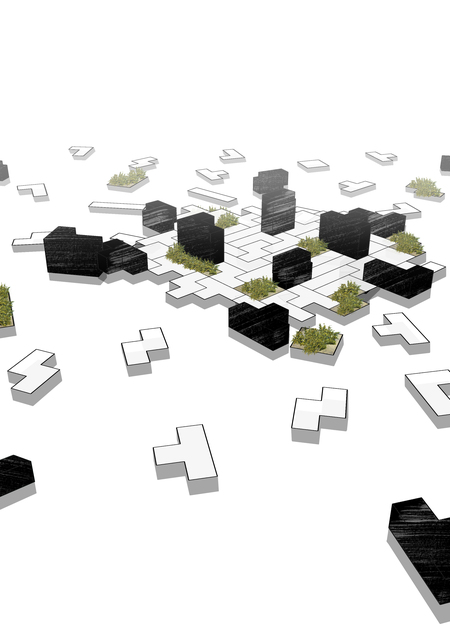

были разработаны модули, взяв за образец формы тетриса, так как данные формы легко взаимодействуют друг с другом как отдельно, так и совместно.
модули при соединении и разъединении
функциональные модули
набор функциональных модулей
собрано некоторое количество модулей, наполненных всем функционально необходимым для воссоздания жизни человека вне суши
таблица наборов функциональных модулей
разрез плавучих модулей
если взглянуть на разрез модулей плавучего поселения, то можно увидеть целую систему, благодаря которой решается экологическая проблема океанского мусора, а модули способны держаться на воде, спокойно переживая не только штиль, но и самый сильный ураган.
Состав конструкции: — растительный слой; — гунус; — воздушная подушка; — поглощение и переработка мусора, выработка газа из отходов; — стабилизатор
жилые модули
типологические модели жилых модулей
на выбор предоставляются жилые модули трех типов с 1-этажным и 2-этажным модулями. при разработке типологических моделей модулей были учтены все необходимые зоны для жизни человека, а также разнообразие выбора предпочтений.
конструкция плавучего модуля
Проект данной конструкции способствует сохранению биоразнообразия — ниши внутри модулей будут обеспечивают рост моллюсков и морских водорослей, а также создадут оптимальную среду обитания для рыб и ракообразных.
Система состоит из нескольких модульных контейнеров, заполненных легкими плавучими элементами. Модули изготовлены из переработанного армированного пластика, а благодаря плоской форме их можно легко транспортировать по всему миру и использовать для создания различных конфигураций.
Предложения включают переработанные буи и поплавки из рыбной промышленности или старые пластиковые бутылки и контейнеры. Это не только облегчает транспортировку поплавков, но и означает, что они потенциально могут работать с конструкциями различных размеров и веса.
Ещё одним преимуществом является то, что плавучий материал можно легко отрегулировать или добавить, если вес здания увеличивается или баланс веса изменяется.
принцип формирования жилых модулей
фасады | разрез | планы; Тип 1, Тип 2, Тип3
взаимодействие жилого модуля с функциональными
дороги + детская площадка + МАФы + огород + лес
принцип взаимодействия в поселении
интеграция плавучего поселения в затопленный Нью-Йорк
