В конце первого занятия ученики получают задание. Это набор чертежей, по которым необходимо изготовить индивидуальный макет: проекции в виде планов, фасадов, разрезов и визуализации. Для того, чтобы уметь находить заданные размеры и пропорции, нужно знать основные правила чтения чертежей и понимать некоторые обозначения на них. Этому посвящена первая тема.
Планы, фасады, разрезы и визуализации — важные слова, которыми пользуется каждый архитектор. Правильное понимание учеником этих терминов является ключевой задачей первого занятия. Планы, фасады и разрезы являются параллельными проекциями. На листе для каждой из них указывается масштаб, что тоже является важным элементом чертежа. Эти чертежи рассматриваются в рамках раздела проекта «архитектурные решения».
Существуют разные проектные разделы и стадии, которые обычно обозначаются аббревиатурами на титульном листе альбома проекта:
АР — архитектурные решения, КР — конструктивные решения, ПЗУ — планировочная организация земельного участка и другие,
— это деление существует для удобства работы над проектом несколькими смежными специалистами (архитекторами, конструкторами, инженерами);
ЭП — эскизный проект; П — проект; РП — рабочий проект,
— это деление существует для постепенного углубления стадии работы над проектом и поэтапного согласования.
Архитектурные решения
Суть: визуальное решение, как объект будет выглядеть и функционировать.
Основные задачи: — определить внешний облик и стилистику здания; — спланировать расположение помещений и их назначение; — обеспечить соответствие нормам комфорта и безопасности; — задать требования к отделке и инженерным системам.
В качестве задания ученики получают набор «Архитектурные решения».
На обложке альбома указан раздел проектирования
Обычно, открыв альбом, информация о проекте будет строиться следующим образом:
- Описание объекта (где он располагается, какой объём занимает, нормы, которые учитывает).

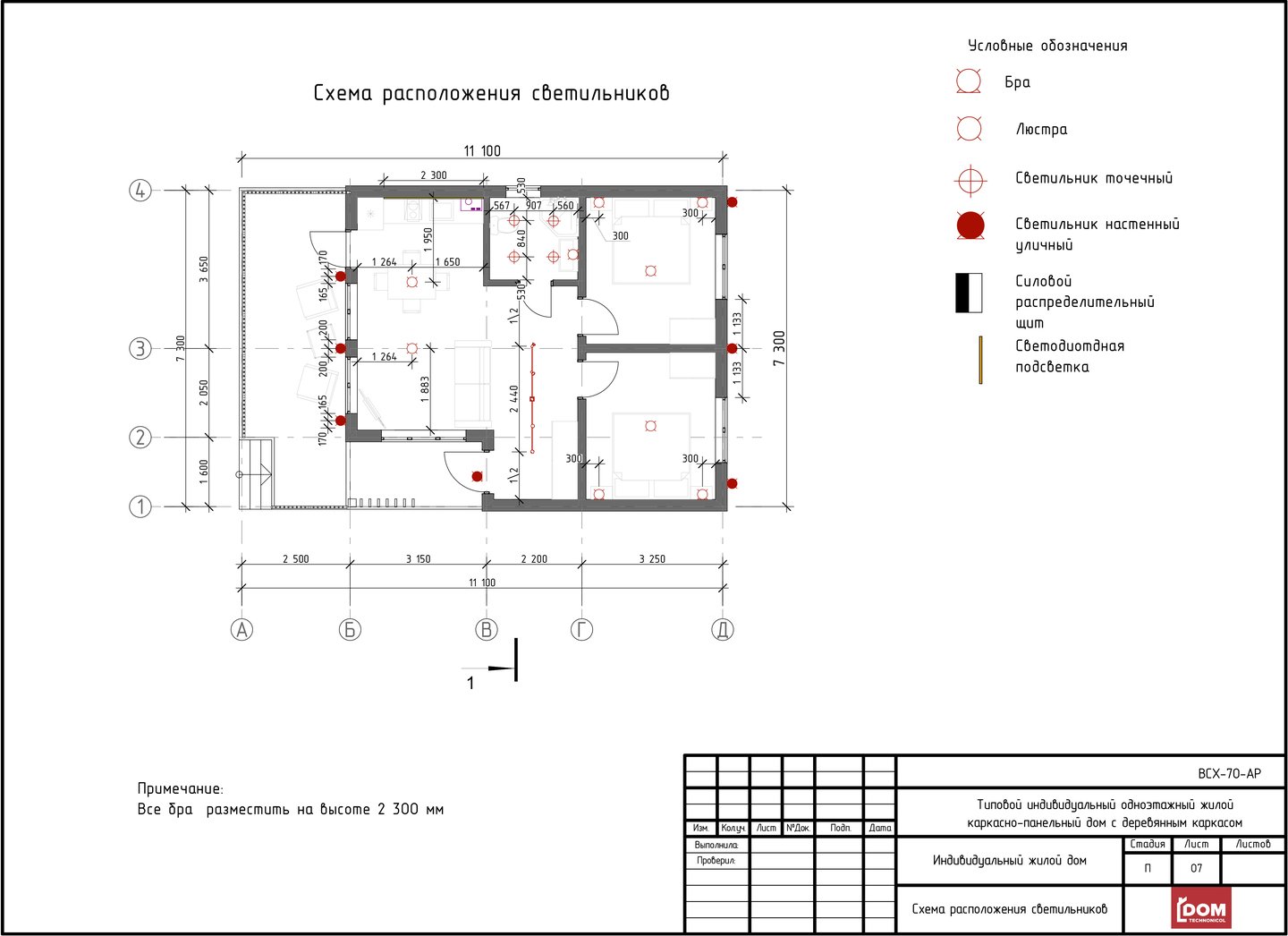

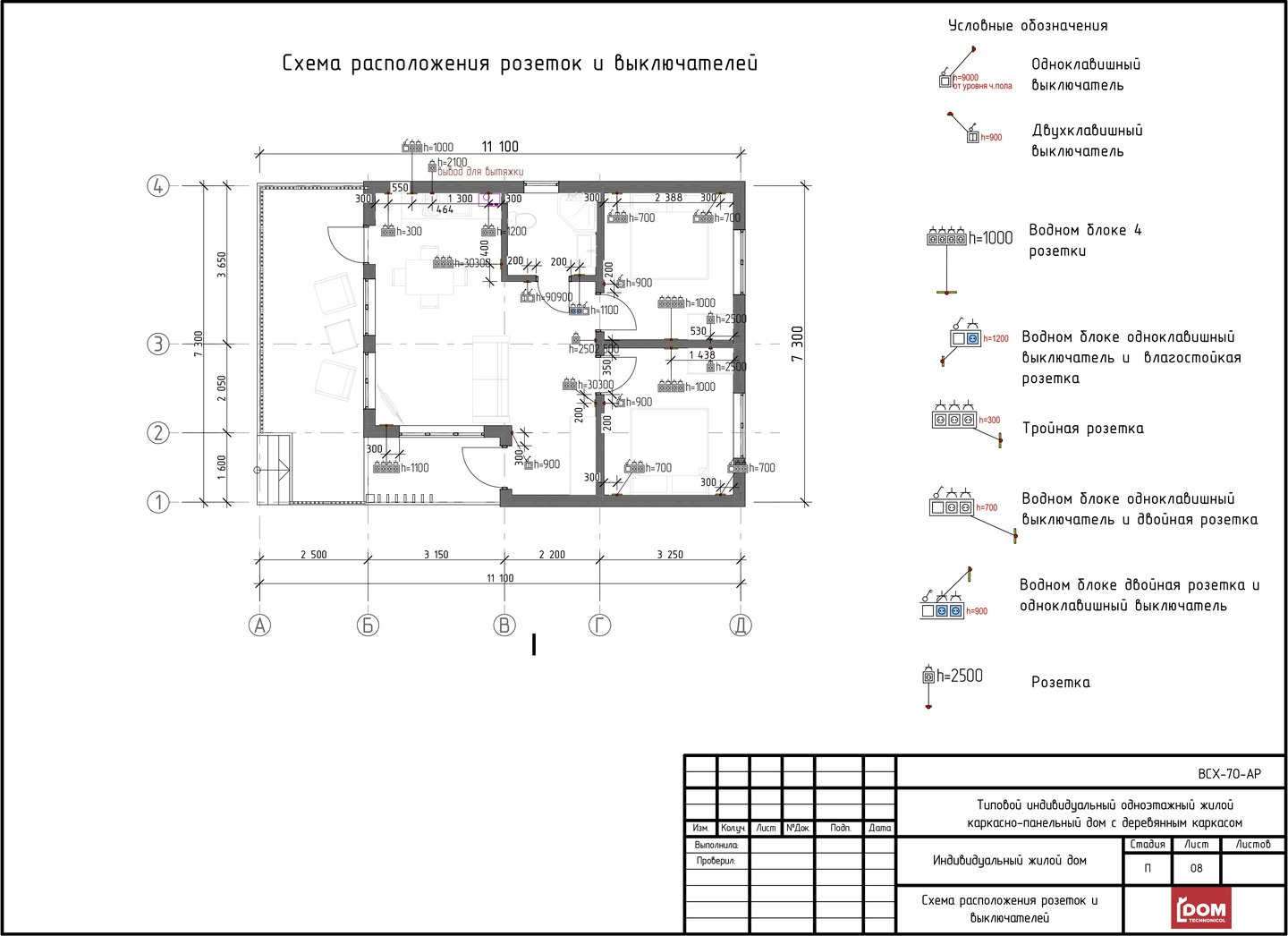

- Планы (поэтажные, часто с расположением мебели, светильников, розеток и выключателей; фундамента, кровли, окружения).
- Фасады (с каждой стороны с описанием материалов, размерами окон, дверей, водосточных труб).
- Разрезы (чтобы показать внутренние конструкции, высоту потолков, покрытия).
- Развёртки внутренних стен (но не всегда).
- Визуализации (но не всегда).

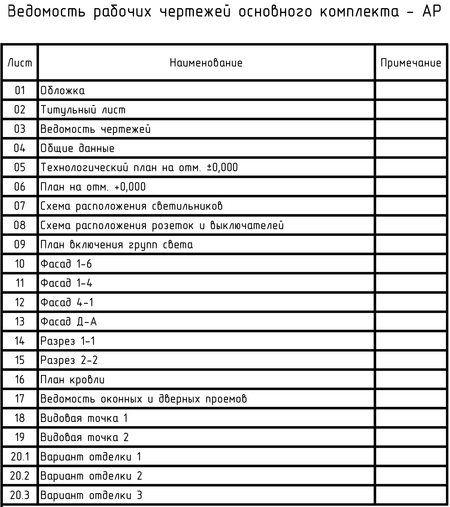

- Ведомость материалов.
Проекция
План, фасад и разрез это схемы, и они являются параллельными проекциями объектов и используют условную секущую плоскость.

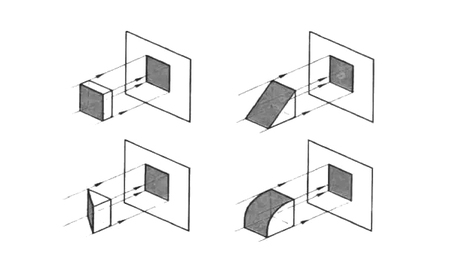

Параллельная проекция — это изображение пространственных фигур на плоскости или прямой, полученное по с помощью способа параллельного проецирования. По сути, это «тень» объекта, спроецированная на поверхность.
План
План здания — это чертёж, представляющий собой изображение здания, мысленно рассечённого параллельной полу плоскостью на определённом уровне (обычно — на высоте оконных и дверных проёмов), спроецированное на горизонтальную плоскость листа. Часть здания, расположенная выше секущей плоскости, при этом условно удаляется.

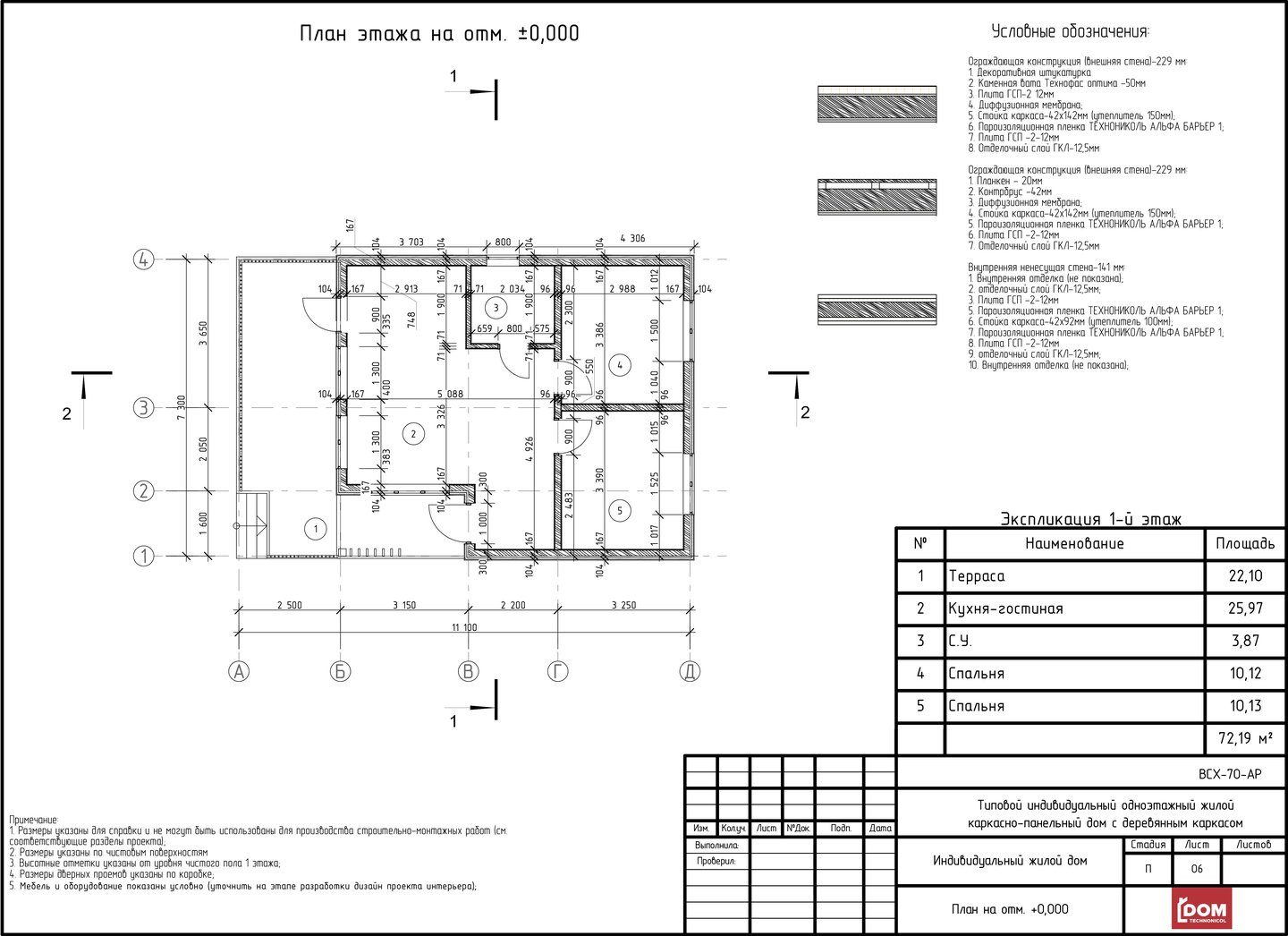

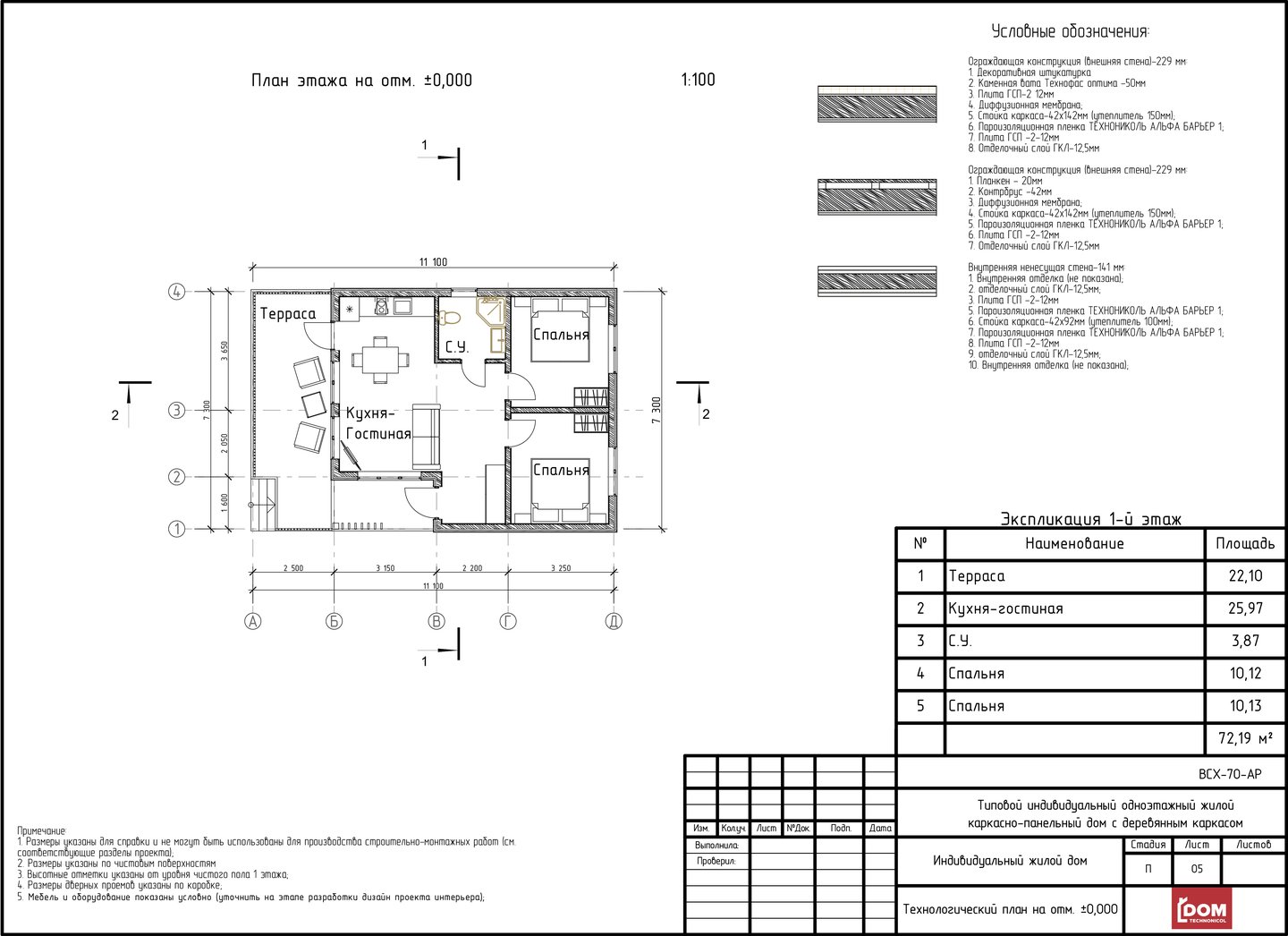

План 1 этажа с мебелью
Для того, чтобы не перепутать вид сверху и план, нужно задать несколько вопросов: — это параллельная проекция? — есть ли секущая плоскость? — это изображение содержит информацию не только относительно внешнего вида? — по этому изображению можно вычислить реальные размеры? Если все ответы положительные — это план.
Разница между видом сверху и планом
Линейный размер
Линейный размер — это числовое значение линейной величины (длины, ширины, высоты, толщины, диаметра, радиуса и так далее) в выбранных единицах измерения. На чертежах линейные размеры указывают в миллиметрах (мм).
Ось
Если дом состоит из двух и более этажей, то конструктивная система учитывает, что, как минимум, второй этаж не должен сломать первый, поэтому тяжёлые стены (есть термин «несущие стены») второго этажа строятся на устойчивых стенах первого этажа. Чтобы была возможность планы первого и второго этажа совмещать ровно, добавляют условный элемент «ось».
Фасад
Проекция вида спереди, сзади, слева и справа, если не существует других сторон (например, дом в плане выглядит как пятигранник или шестигранник, восьмигранник, или состоит из нескольких корпусов, тогда необходимо будет в альбоме отобразить 5, 6, 8 или более фасадов).

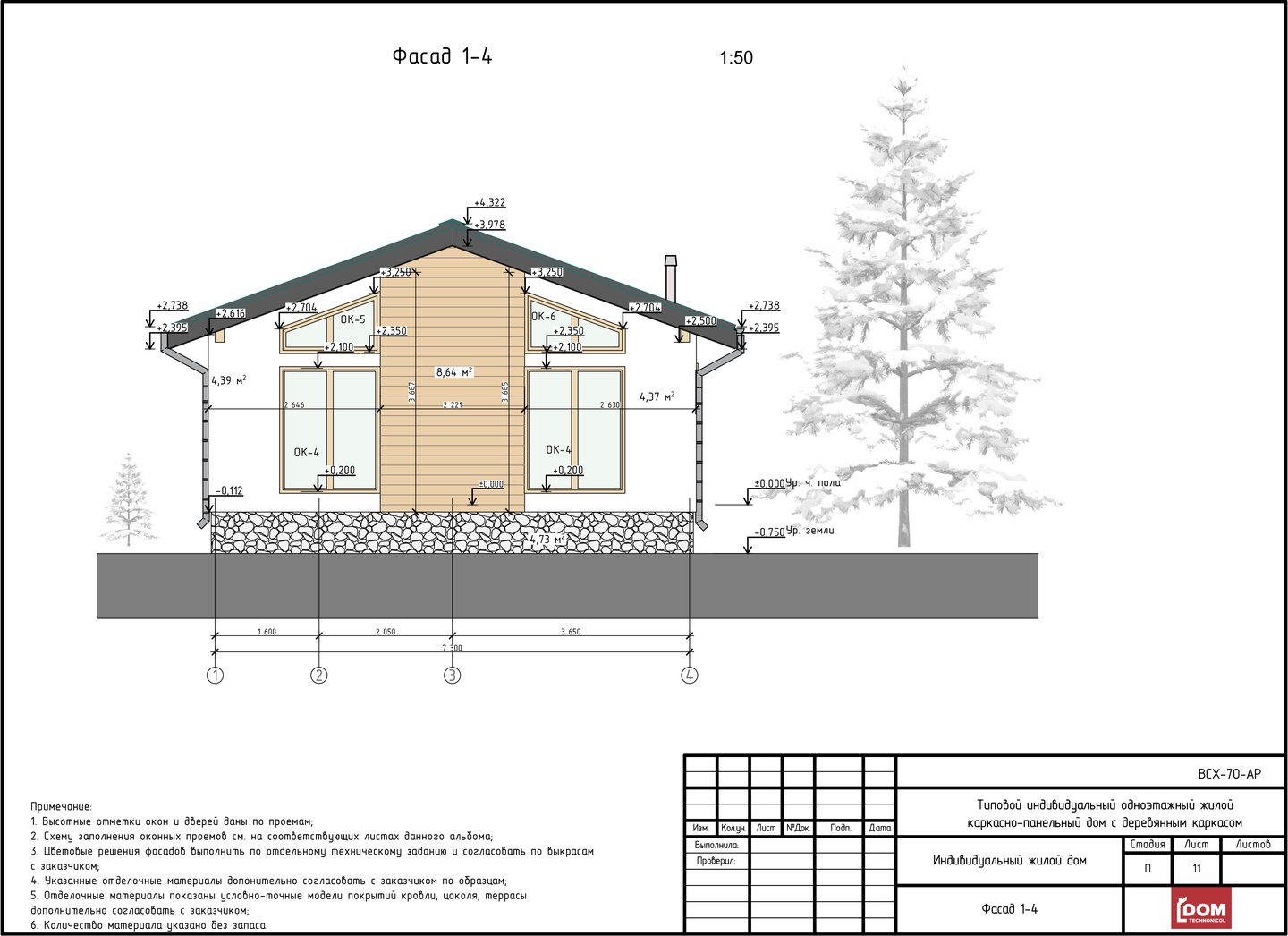

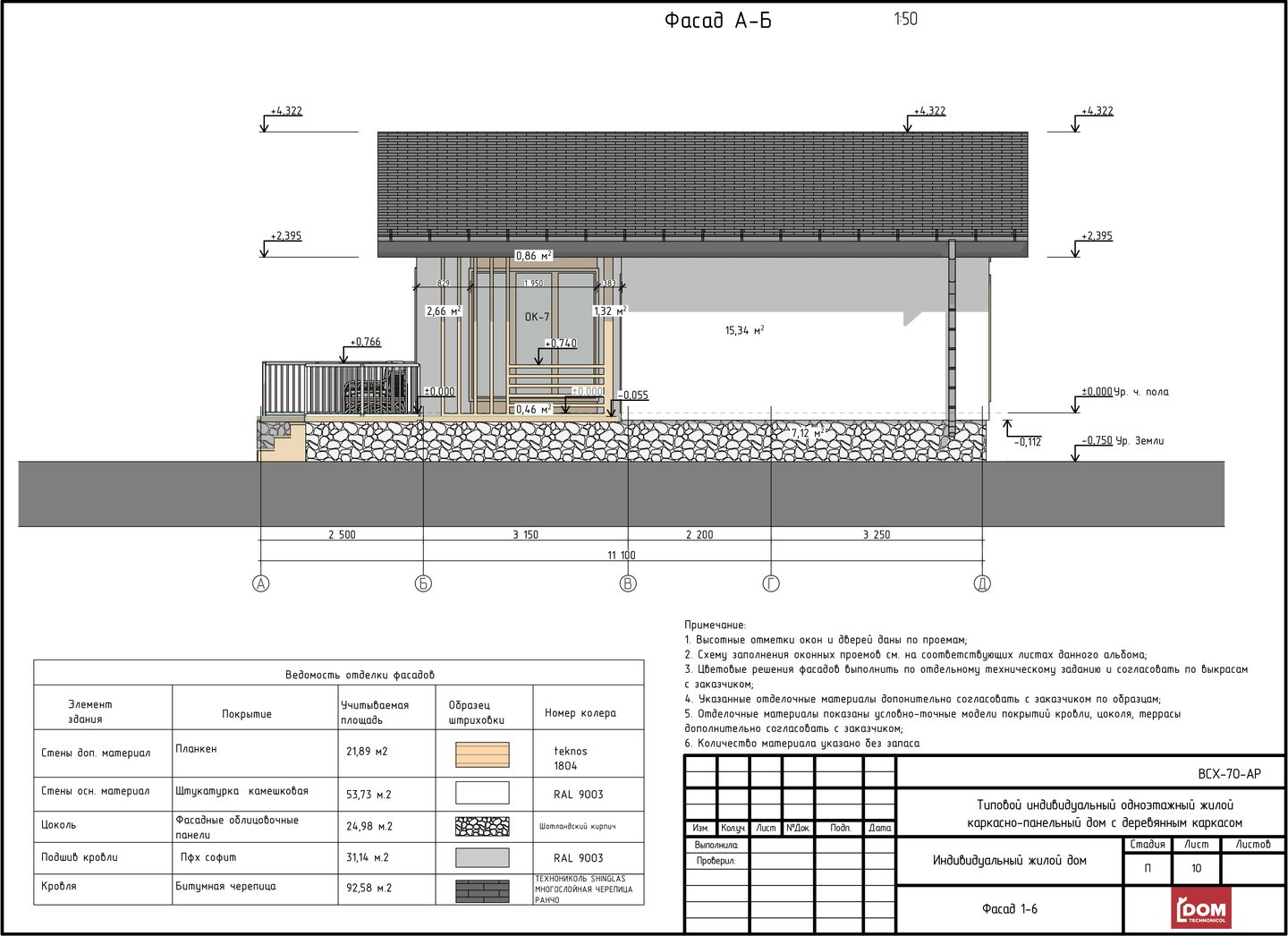

Фасады дома (фронтальный и боковой)
Уровень пола
Вопросы:
Предположим, существует здание, у которого 2 этажа находятся над землёй, а 2 внизу, то есть под землёй. Какой этаж будет считаться первым?
Предположим, что существует одноэтажный дом, но чтобы в него войти, нужно подняться по десятиэтажной лестнице вверх? Какой это этаж?
Предположим, существует подводная лодка. Важно ли, на сколько метров она опустилась под воду, чтобы сказать, высокие кровати у моряков или нет?
Важно, относительно какой точки начинается счёт. И если мы договорились, что начало, например, от левого угла второго окна поезда, то это и будет нулевой точкой координат.
Ответы:
- Если не учитывать окружение, то в доме из четырёх этажей первым будет считаться нижний (потому что он обычно ближе всех к земле). Но если считать первым этажом первый над землёй, то нижний этаж будет называться минус вторым.
- Если у дома один этаж, то он будет считаться первым. Но если дом находится в городе среди других домов, то мы скорее скажем, что он находится на 10-м этаже.
- Если мы в лодке, то кровати моряков, безусловно, высокие. Хотя лодка находится очень, очень и очень низко, эта система координат не подходит к определению высоты элементов внутри.
На плане подобная договорённость и относительность тоже является архиважной. «Уровень чистого пола» первого этажа часто является начальной точкой отсчёта высоты для всего дома. На плане значение изображается в прямоугольной рамке. То есть, если для того, чтобы войти в здание через главную дверь необходимо преодолеть 3 ступени высотой 750 мм, начало нижней ступени будет находиться на уровне -0,750 метров (высота обозначается в метрах, но об этом будет чуть позже).
Высотная отметка
Высоты обозначаются на фасадах и разрезах стрелочками с хвостиком, которые «привязаны» к высоте, которая вынесена отдельным отрезком. Высотные отметки, находящиеся выше уровня чистого пола обозначаются со знаком + (плюс) (можно увидеть без него, это не является ошибкой); а высотные отметки, обозначающие высоту ниже уровня чистого пола, обозначают со знаком — (минус). В метрах с точностью до тысячного деления.
Разрез
Обозначение разреза на плане: мысленно проводим линию на плане, которая будет обозначать секущую плоскость, и по её краям делаем «засечки». Стрелочками обозначаем направление, откуда-куда смотрим. Подписываем название.
Разрез здания — это параллельная проекция части здания, мысленно рассечённого вертикальной плоскостью. Она позволяет увидеть внутреннее устройство сооружения, взаимное расположение конструктивных элементов и помещений по высоте. Продольный разрез — вертикальная плоскость сечения направлена вдоль длинной стороны здания. Поперечный разрез — вертикальная плоскость сечения направлена перпендикулярно длинной стороне здания.
Поперечный разрез
Разрезы
Визуализация
Визуализация — представление какой‑либо информации, идеи или объекта в наглядной, зрительной форме: с помощью рисунков, схем, графиков, моделей и так далее. Проще говоря, это способ показать что‑то так, чтобы это можно было увидеть — даже если раньше это существовало только в виде слов, цифр или замыслов. Фотореалистичная визуализация — это очень детальные изображения, почти неотличимые от фотографий.
Фотореалистичная визуализация в альбоме проекта
3D‑визуализация не обязательно должна быть фотореалистичной. Главное, что выстроенная для неё 3D‑модель имеет ширину, высоту и глубину — её можно рассмотреть со всех сторон, повернуть, приблизить и изучить детально.
3D-модель дома
Рендер
Рендер или рендеринг — это процесс преобразования трёхмерной модели или сцены в готовое двухмерное изображение (картинку) или последовательность изображений (видео). Он основан на симуляции свойств объекта, которыми бы он обладал в реальности, с помощью разных специализированных программ (таких как 3d Max, Blender, D5 Render, Archicad и других)
Настройка рендера в программе 3d Max
Проверка
После изучения материала следует проверить, насколько хорошо он усвоен учениками. Для этого можно подобрать изображения, где важно обращать внимания на нюансы.
Что мы видим на изображении? Планы, фасады, разрезы, рендер или визуализацию?

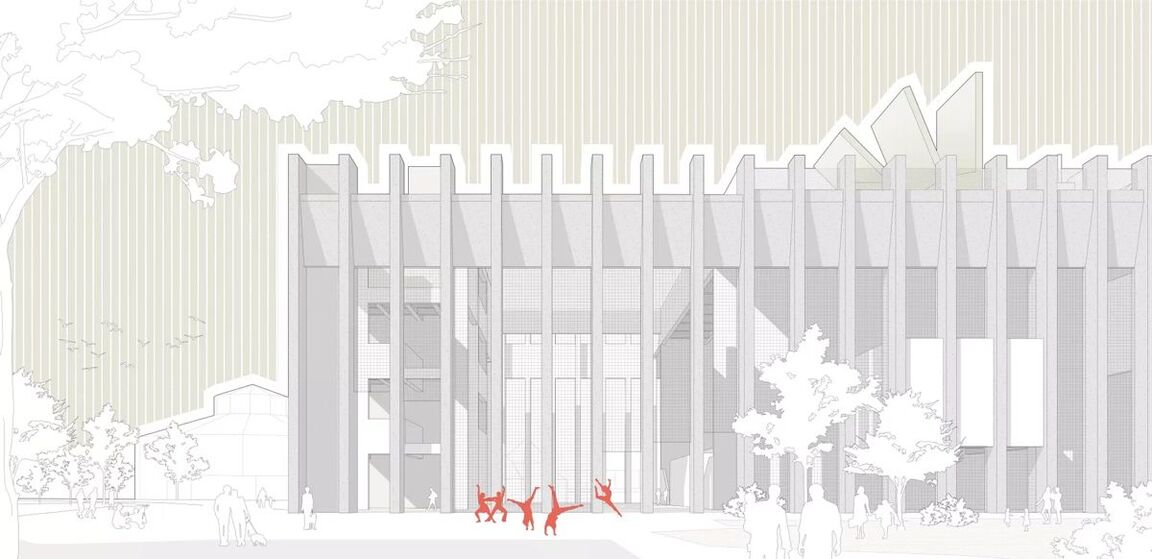

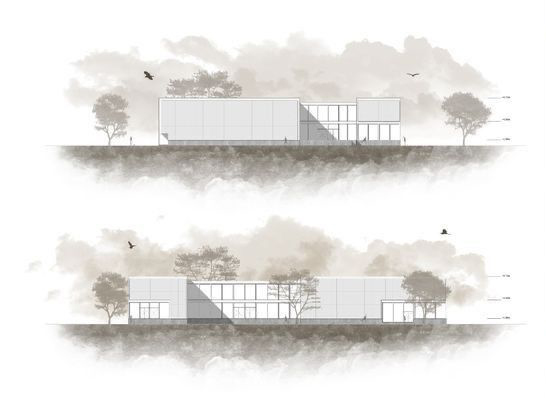

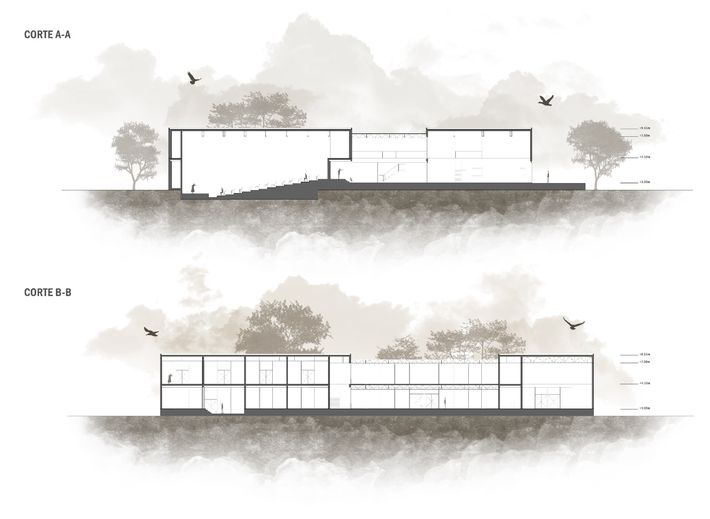

Ответ: Слева — фасады, справа — разрезы (художественно оформленные).
Что мы видим на изображении? Планы, фасады, разрезы, рендер или визуализацию?

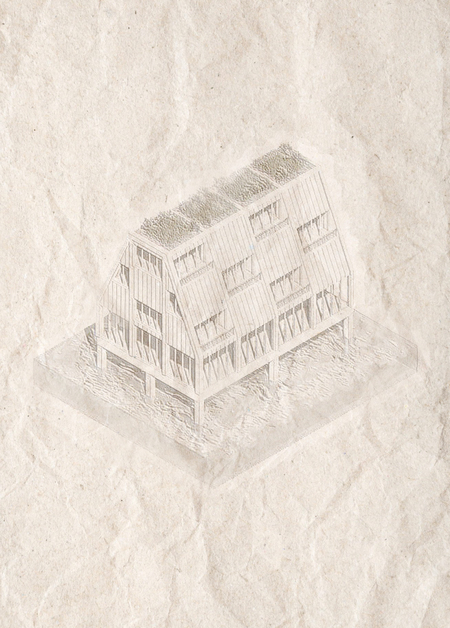

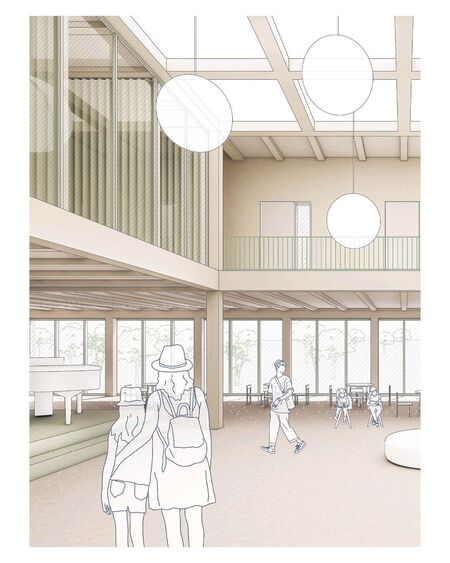

Ответ: Слева и справа — визуализации (в технике коллажа).
Что мы видим на изображении? Планы, фасады, разрезы, рендер или визуализацию?

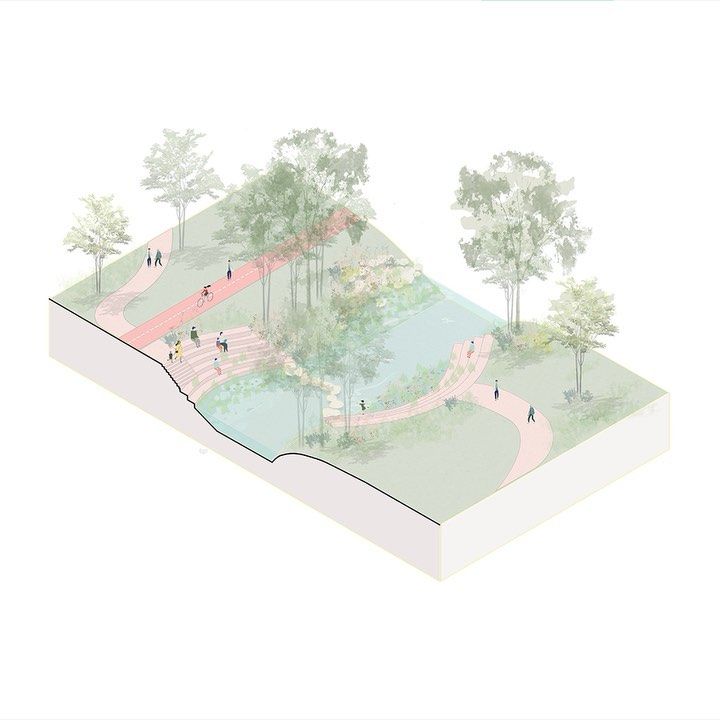

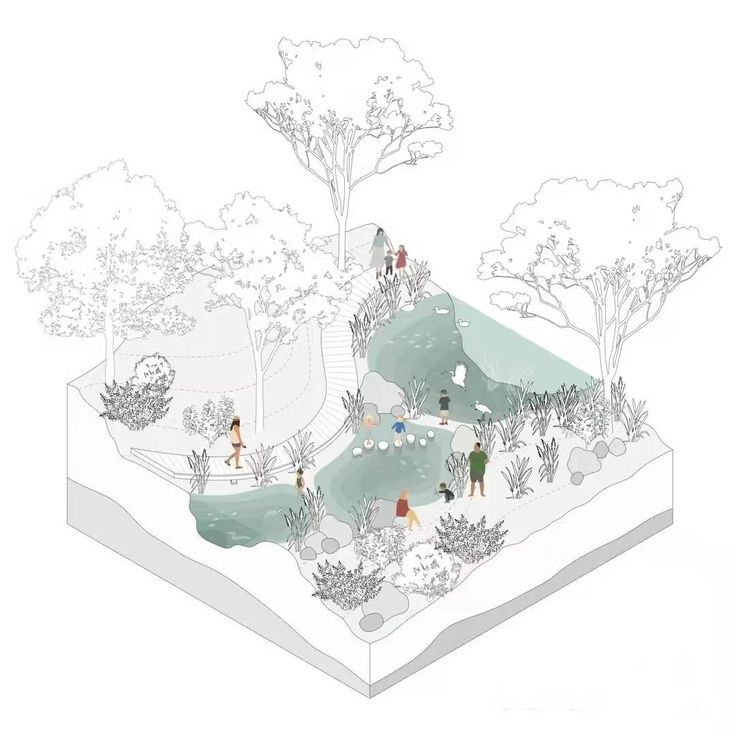

Ответ: Слева и справа — визуализации (с сечением по краям).
Что мы видим на изображении? План, фасад, разрез, рендер или визуализацию?

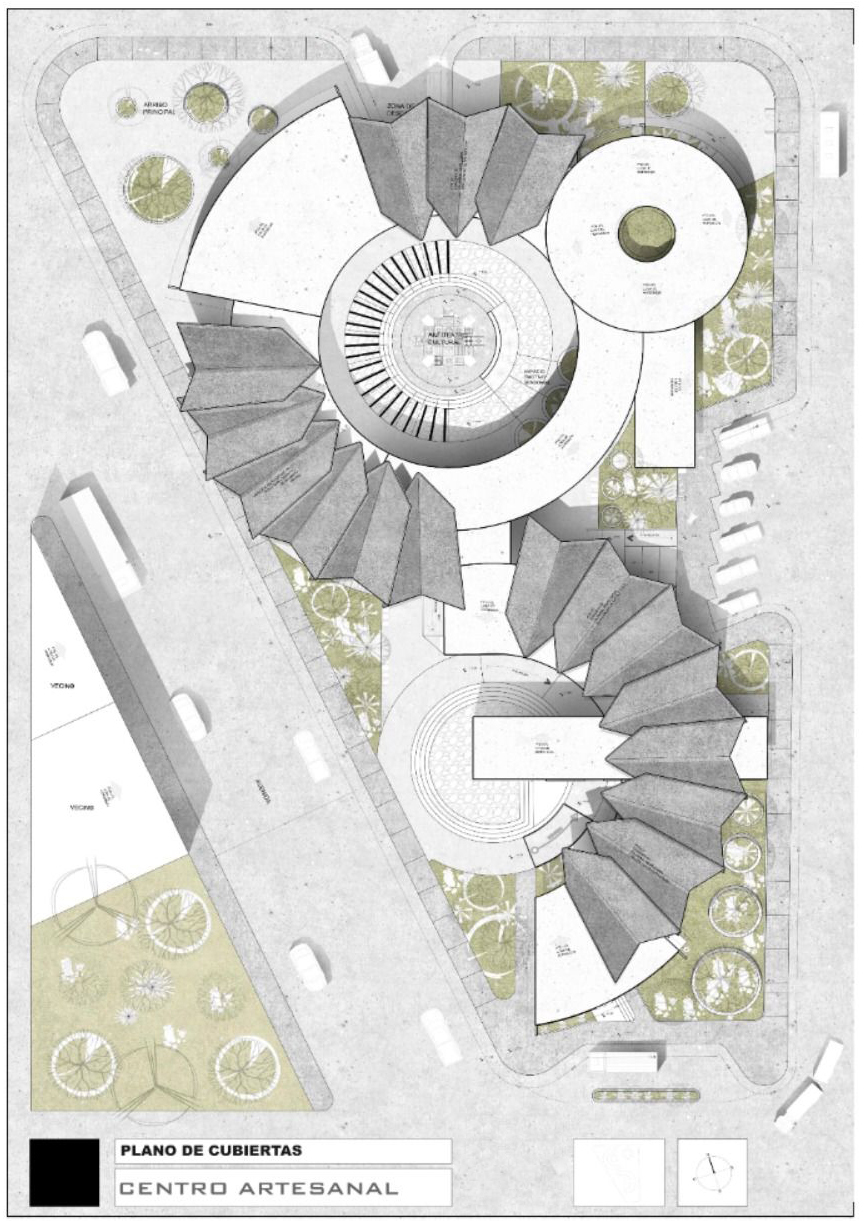

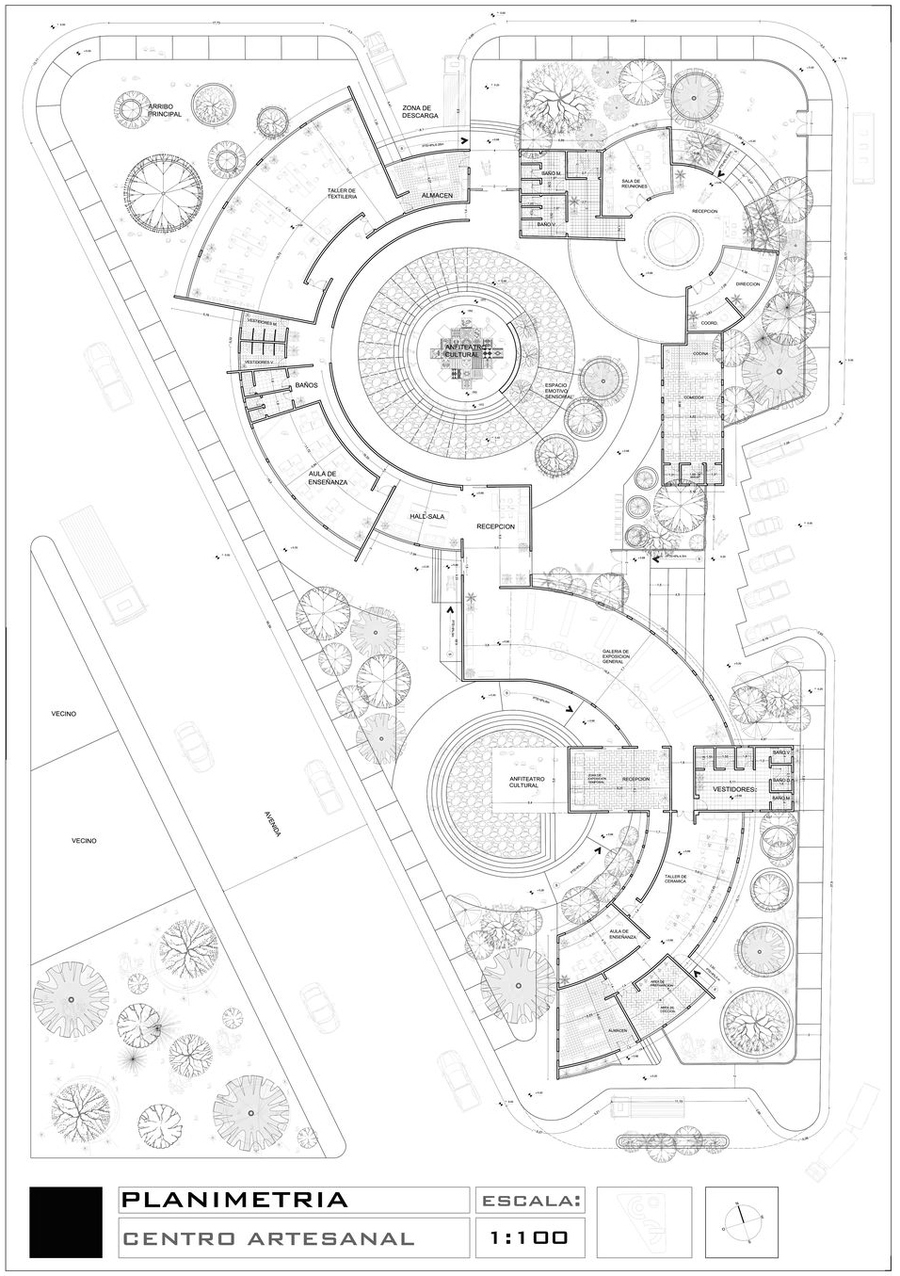

Ответ: Если добавить масштабную линейку, то это — план района (художественно оформленный, без указания размеров, граничит с определением «схема»).
Масштаб
Надпись М 1:100 означает, что на листе этот дом ровно в 100 раз меньше, чем в реальности.
А М 1:1 (один к одному) означает, что размер такой же, как в реальности.
На чертеже всегда указываются натуральные размеры, не зависящие от выбранного масштаба изображения объекта.

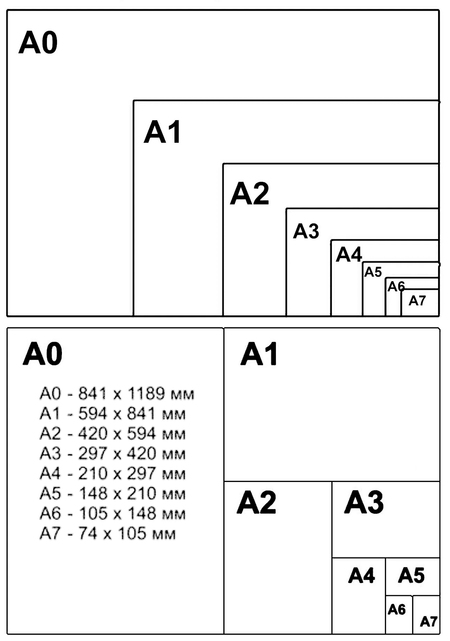

Масштаб — это числовое соотношение, показывающее, во сколько раз реальные размеры объекта уменьшены (или увеличены) на изображении: чертеже, карте, плане или модели. Масштаб помогает изобразить большой объект на небольшом листе бумаги или, наоборот, сделать мелкий объект крупнее, чтобы лучше его рассмотреть (например, М 2:1 означает, что на листе объект в 2 раза крупнее, чем в реальности). Важно: Должна быть плоскость проекции реального размера (например, лист А4), чтобы можно было обозначить масштаб. В электронных версиях реальной плоскостью проекции является экран монитора.
Масштабы по ГОСТ

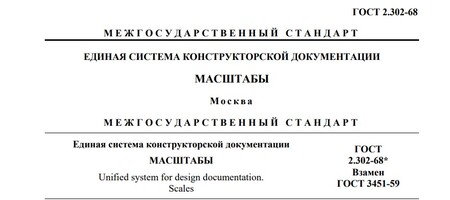

Государственный стандарт (ГОСТ) предлагает ограниченный набор масштабов — это помогает выбрать оптимальный вариант для объекта любого размера. Не допускает произвольных масштабов (например, 1:3 или 1:7), так как они приводят к дробным значениям при расчётах.
Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 и так далее; для генеральных планов: 1:2000, 1:5000, 1:10 000 и крупнее. Натуральная величина (1:1) — когда размер на чертеже равен реальному. Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1 и так далее (до 100:1).
Не все чертежи необходимо оформлять по ГОСТ.
Люди договорились, что некоторые масштабы наиболее удобны в использовании.
Следует объяснить степень «договорённости», если кому-то это непонятно. Назначения чертежей бывают разными, правила оформления зависят от задания.
Масштабная линейка
Линейка и рулетка позволяют нам измерить длину в сантиметрах. Люди договорились использовать миллиметры, сантиметры, метры и так далее — это условные единицы, позволяющие нам соотносить величины с чем-то конкретным и сравнивать их между собой.
Линейный масштаб или масштабная линейка — это условное обозначение, что, например, длина стены, на чертеже равная 5 сантиметрам, в жизни равна 5 метрам; или на чертеже равная 12 сантиметрам, а в жизни равна 333 метрам; или любое другое соотношение, позволяющее понять коэффициент увеличения.
Масштабные линейки могут выглядеть по-разному
Задание модуля
Ученики получают планы, фасады, разрезы и визуализации для изготовления макета дома (в напечатанном или электронном виде, на одном общем листе или на разных) в технике ручной или компьютерной графики. Задание на занятии: каждый ученик должен решить, какого размера он хочет макет и самостоятельно посчитать для него масштаб.

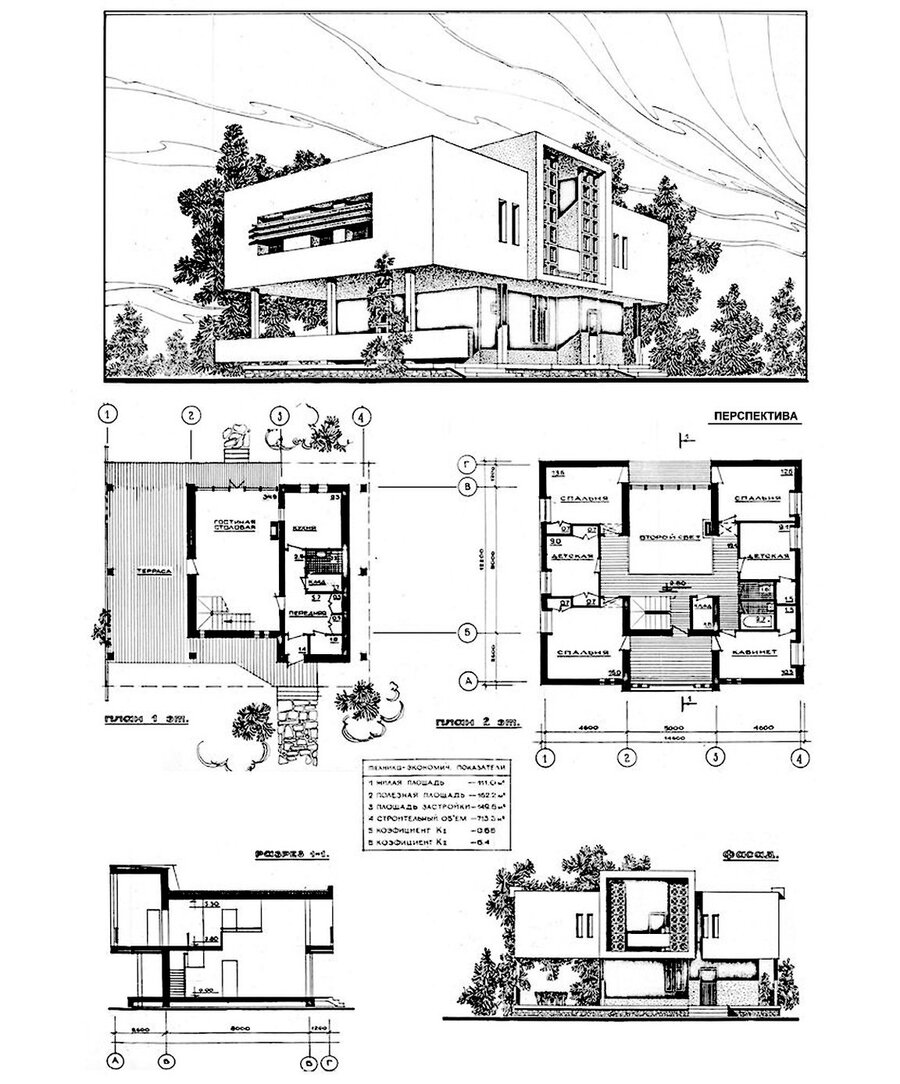

Пример задания — проект жилого дома в Крыму, 1985

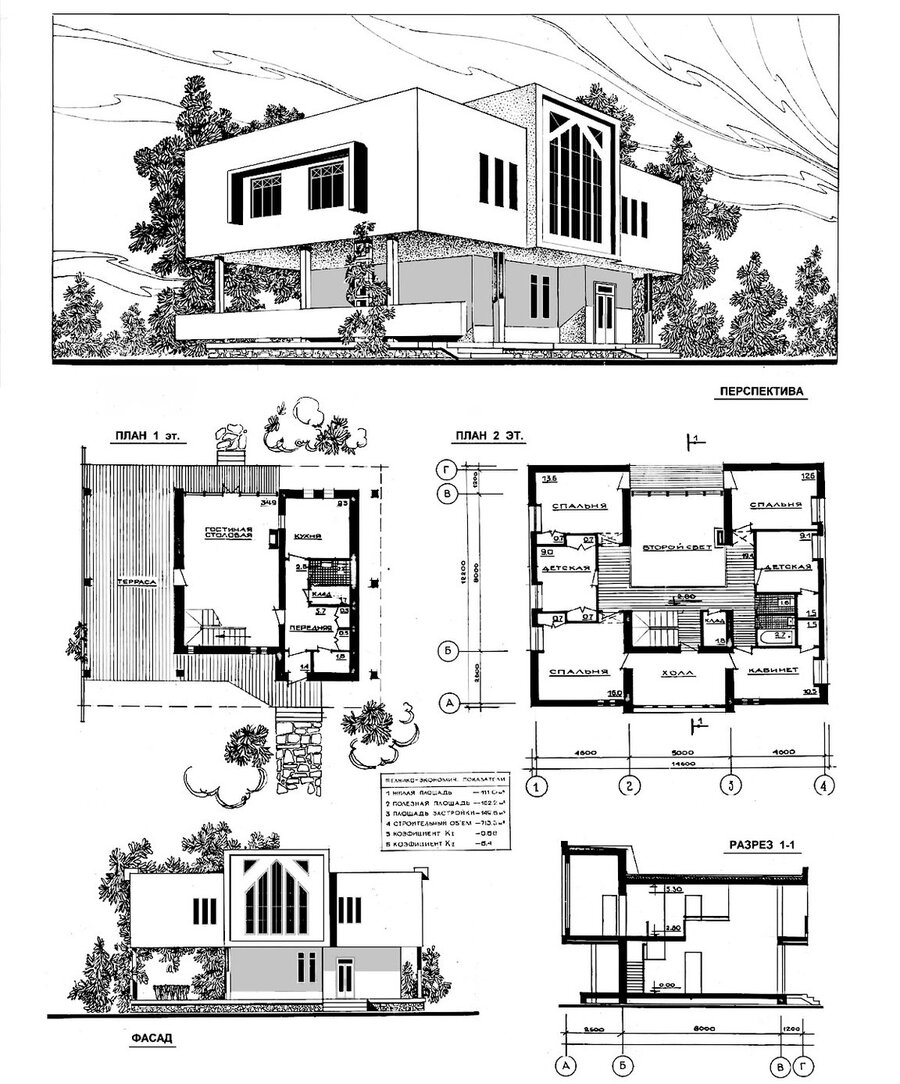

Авторский пример задания
